RFID Antenna คืออะไร: เลือกเสาอากาศ RFID ให้เขตการอ่านตรงกับงานจริง
RFID Antenna คือชิ้นส่วนที่ทำให้ RFID Reader สร้างและรับสัญญาณในพื้นที่ทำงาน แต่การเลือกเสาอากาศไม่ใช่การหารุ่นที่ “อ่านได้ไกลที่สุด” เพราะเป้าหมายของคลัง โรงงาน หรือจุดตรวจทรัพย์สินคือการอ่าน เฉพาะรายการที่อยู่ในจุดที่ควรอ่าน แล้วส่งข้อมูลเข้า workflow อย่างถูกต้อง หากเลือก polarization, gain, ตำแหน่งติดตั้ง หรือกติกาในระบบหลังบ้านไม่เหมาะสม อาจเกิดการอ่านข้ามจุด อ่านซ้ำ หรืออ่านไม่ครบได้
คำตอบสั้น: RFID Antenna คืออุปกรณ์ส่งและรับคลื่นวิทยุที่เชื่อมกับ RFID Reader เพื่อสร้าง read zone สำหรับสื่อสารกับ RFID Tag. การเลือกที่เหมาะสมต้องเริ่มจาก workflow และขอบเขตพื้นที่อ่าน แล้วจึงพิจารณาย่านความถี่, polarization, gain, beam pattern, วัสดุหน้างาน, tag และการทดสอบจริง ไม่ควรตัดสินจากระยะอ่านในเอกสารเพียงอย่างเดียว
ประเด็นสำคัญที่ควรรู้
- Antenna เป็นส่วนหนึ่งของระบบ ไม่ใช่อุปกรณ์เสริมแยกขาดจาก reader, tag และซอฟต์แวร์: read event ต้องถูกตีความตามจุดอ่านและขั้นตอนงาน
- Circular polarization ช่วยรับ tag ที่หันหลายทิศทางได้ดีขึ้น ขณะที่ linear polarization ให้ลำสัญญาณที่โฟกัสกว่าเมื่อควบคุมแนว tag ได้; ไม่มีแบบใดดีที่สุดทุกพื้นที่
- Gain และ beam pattern มีผลต่อรูปร่างของ read zone จึงควรกำหนดว่า “ควรอ่านตรงไหนและไม่ควรอ่านตรงไหน” ก่อนกำหนดรุ่นหรือจำนวน antenna
- โลหะ ของเหลว สินค้าวางซ้อน สายเคเบิล ระยะติดตั้ง และการเคลื่อนผ่านล้วนเปลี่ยนผลการอ่านได้ ต้องทำ site survey และ pilot ด้วยวัตถุจริง
- Application ควรกรองเหตุการณ์ซ้ำ ผูก event กับใบงานและจุดอ่าน แล้วเก็บ audit trail; การรับ EPC ได้ไม่เท่ากับธุรกรรมรับเข้า-จ่ายออกเสร็จสมบูรณ์
สารบัญ
- RFID Antenna คืออะไรและทำหน้าที่ใด
- Antenna ทำงานร่วมกับ reader, tag และ application อย่างไร
- Circular กับ linear polarization ต่างกันอย่างไร
- Gain, beam pattern และ read zone ที่ควรวางแผน
- ออกแบบจุดอ่านและ workflow ก่อนเลือกอุปกรณ์
- Checklist สำหรับ RFID antenna pilot
RFID Antenna คืออะไร
RFID Antenna คืออุปกรณ์ส่งและ/หรือรับสัญญาณ RF ระหว่าง RFID Reader กับ RFID Tag ในระบบแบบ fixed reader มักเชื่อม antenna ภายนอกเข้ากับ reader ผ่านสาย RF ส่วนอุปกรณ์มือถือหรือแบบรวมชิ้นอาจบรรจุ antenna ไว้ในตัวอุปกรณ์อยู่แล้ว ตามคำอธิบายของ GS1 ระบบ RFID มี reader และ tag เป็นองค์ประกอบหลัก โดย reader ส่งสัญญาณและคำสั่งไปยัง tag; สำหรับ passive tag พลังงานการทำงานมาจากสัญญาณของ reader และ tag ตอบกลับด้วยการปรับการสะท้อนของสัญญาณ

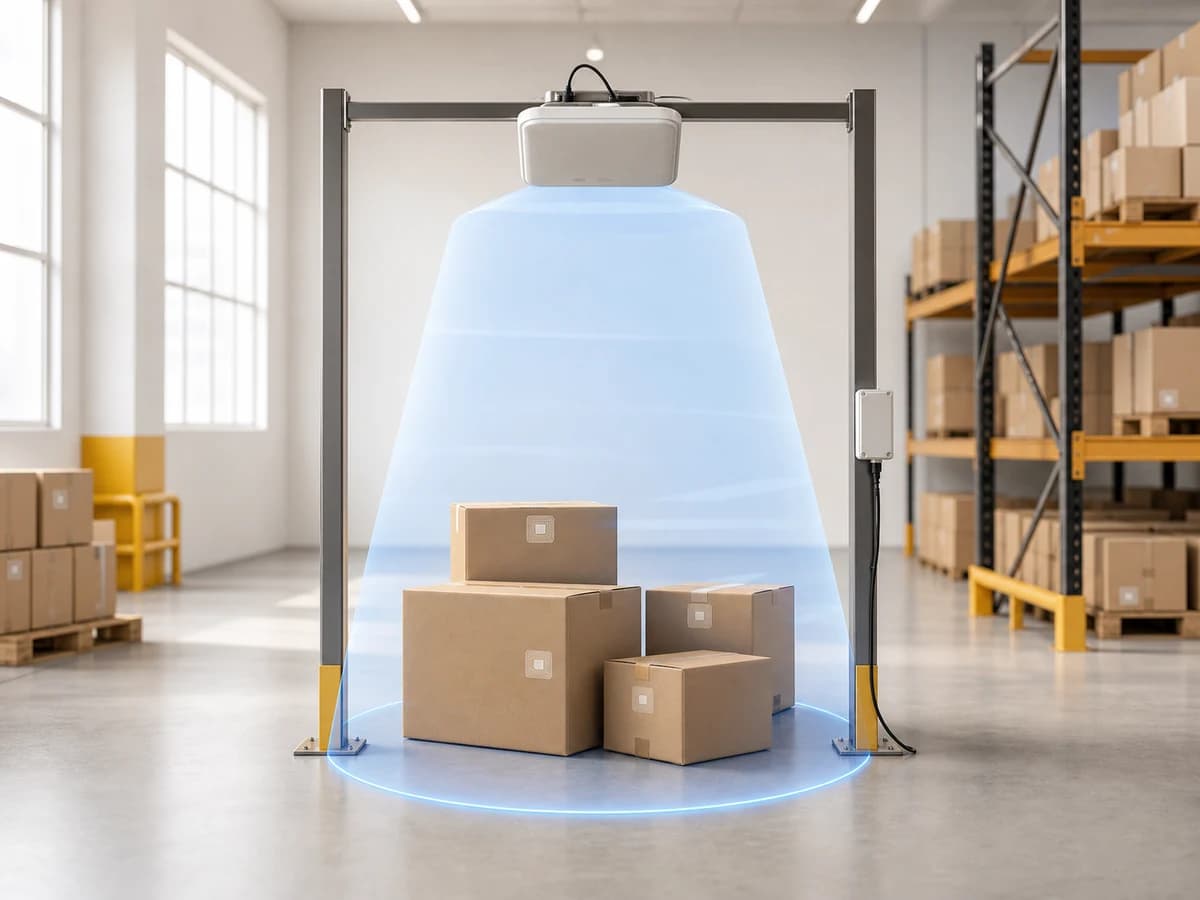

จึงควรมอง antenna เป็นตัวกำหนด “เขตสนทนา” ของระบบ ไม่ใช่เพียงตัวขยายระยะ ตัวอย่างเช่น จุดรับเข้าสินค้าอาจต้องอ่านเฉพาะพาเลตที่ผ่านประตู ไม่ควรอ่านสินค้าที่พักอยู่ข้างประตู หรือจุดตรวจนับทรัพย์สินอาจต้องให้ผู้ใช้เล็งไปยังสินทรัพย์ที่ตั้งใจตรวจเท่านั้น ภาพรวมขององค์ประกอบ RFID อ่านต่อได้ที่ RFID คืออะไร และหลักการสื่อสารระหว่าง reader กับ tag อธิบายเพิ่มเติมใน RFID ทำงานอย่างไร
Antenna ทำงานร่วมกับ reader, tag และ application อย่างไร
ระบบที่นำข้อมูลไปใช้ในงานจริงควรแบ่งเป็นสี่ชั้นที่เชื่อมโยงกัน
- Tag และข้อมูลระบุ — tag ติดกับสินค้า กล่อง หรือทรัพย์สิน และเก็บ identifier ตามมาตรฐาน/รูปแบบที่โครงการเลือก ดูพื้นฐานของ data carrier ได้ใน RFID Tag คืออะไร
- Reader, antenna และตำแหน่งติดตั้ง — reader ควบคุมการสื่อสาร ส่วน antenna ช่วยกำหนดทิศทางและพื้นที่ที่พลังงาน/สัญญาณครอบคลุม
- Edge application หรือ middleware — รับ read event, ตรวจรูปแบบข้อมูล, ตัดเหตุการณ์ซ้ำ, ผูก reader port/antenna กับ logical location และส่งต่ออย่างมีเงื่อนไข
- ระบบธุรกิจ — WMS, ERP หรือทะเบียนทรัพย์สินตรวจใบงาน, สิทธิ์ และสถานะก่อนยืนยันว่าการอ่านเป็นธุรกรรมจริง
GS1 ระบุว่า EPC/RFID infrastructure อาจมี reader หนึ่งหรือหลายตัวและ tag หนึ่งหรือหลายชิ้น และการ inventory เกิดใน interrogation zone. ในเชิงออกแบบจึงควรตั้ง requirement เป็นผลลัพธ์ของ process เช่น “อ่านเฉพาะลังที่ผ่าน station A และยืนยันกับ ASN เดียวกัน” มากกว่าตั้งเป็น “อ่านให้ไกล” เพียงอย่างเดียว
สำหรับงาน UHF ให้ตรวจว่าย่านความถี่ มาตรฐาน และข้อกำหนดพื้นที่สอดคล้องกับอุปกรณ์ที่ประเมิน โดยบทความ UHF RFID คืออะไร ช่วยแยกบริบทของ UHF ออกจาก HF RFID คืออะไร. คำว่า RFID อย่างเดียวไม่ยืนยันว่า reader, antenna และ tag ทุกชนิดนำมาใช้ร่วมกันได้
Circular และ linear polarization ต่างกันอย่างไร
Polarization คือแนวของสนามคลื่นที่ antenna ส่งออกมา ซึ่งสัมพันธ์กับแนวของ tag และผลการอ่านใน read zone. งานจำนวนมากใช้สองแนวทางนี้
| แนวทาง | เหมาะเมื่อ | ข้อควรทดสอบ |
|---|---|---|
| Circular polarization | tag บนสินค้าอาจหันหลายแนว ผู้ใช้หรือสินค้าเคลื่อนผ่านโดยควบคุม orientation ยาก | ระยะและความครบถ้วนในพื้นที่จริง, tag ที่ซ้อนกัน, การอ่านวัตถุข้างเคียง |
| Linear polarization | ควบคุมทิศทาง tag ได้ และต้องการลำสัญญาณที่โฟกัสมากขึ้นในแนวที่กำหนด | การจัดแนว tag, มุมผ่านของสินค้า และการเปลี่ยน orientation ระหว่างขนย้าย |
RFID4U อธิบายว่า linear antenna มีลำสัญญาณโฟกัสกว่าและต้องจัดแนวกับ tag ให้เหมาะสม ส่วน circular antenna กระจายพลังงานในแนวตั้งและแนวนอน จึงเหมาะกับสภาพที่ orientation ของวัตถุเปลี่ยนไป แต่ผลลัพธ์จริงขึ้นกับ tag, วัสดุ, layout และกำลัง/การตั้งค่าที่อนุญาตด้วย. เพราะฉะนั้นอย่าใช้คำว่า circular = อ่านได้ทุกทิศ หรือ linear = อ่านได้ไกลกว่าเป็นกฎตายตัวโดยไม่ทำ pilot
Gain, beam pattern และ read zone ที่ควรวางแผน
Gain และ beam pattern บอกลักษณะการรวมพลังงานและรูปร่างพื้นที่ครอบคลุม ไม่ใช่คำรับประกันระยะอ่าน. antenna ที่ gain สูงขึ้นมักทำให้ลำสัญญาณแคบและยาวขึ้น ขณะที่ gain ต่ำกว่าอาจให้พื้นที่กว้างกว่าแต่สั้นกว่า ตามคู่มือออกแบบ RFID ของ RFID4U การตัดสินใจควรเริ่มจาก read zone ที่ต้องการ แล้วพิจารณา polarization, gain, beam width และตำแหน่งติดตั้งย้อนกลับมา
ก่อนเลือก antenna ให้ระบุคำตอบที่ตรวจสอบได้ดังนี้
- วัตถุจะเริ่มเข้าพื้นที่อ่านที่ตำแหน่งใด และควรหยุดอ่านที่ใด
- มีวัตถุใดอยู่ใกล้เคียงที่ ห้าม ถูกอ่านหรือไม่
- tag ติดบนโลหะ ใกล้ของเหลว หรือมีบรรจุภัณฑ์/การวางซ้อนที่เปลี่ยนพฤติกรรม RF หรือไม่
- การผ่านจุดอ่านเกิดทีละชิ้น ทีละลัง หรือหลายรายการพร้อมกัน และทิศทางย้อนกลับต้องตีความอย่างไร
- reader port, สาย RF, อุปกรณ์ยึด และเครือข่ายติดตั้งได้จริงตามสภาพหน้างานหรือไม่
การออกแบบที่ดีจึงมักมี sensor, light, conveyor event หรือ user action เป็นบริบทเสริม ไม่ให้ system ตัดสินจาก EPC ที่ถูกอ่านเพียงลำพัง. นี่ทำให้ผลลัพธ์สอดคล้องกับ workflow มากกว่าการปรับกำลังเพื่อให้ครอบคลุมพื้นที่กว้างที่สุด
จุดอ่าน RFID ที่เชื่อมกับ workflow อย่างไร
ลองพิจารณาจุดรับเข้าหนึ่งจุด: เมื่อสินค้าเข้าพื้นที่ ระบบควรรู้ก่อนว่าเริ่ม process จาก sensor, ใบงาน หรือการกระทำของผู้ใช้ จากนั้น middleware รับ tag reads ในช่วงเวลาที่กำหนด ตรวจว่า identifier อยู่ใน ASN/ใบงาน จัดกลุ่มตาม antenna/location และส่งคำขอไป WMS. เมื่อ WMS ยืนยันจึงบันทึกสถานะรับเข้า พร้อมเก็บเหตุการณ์ต้นทางไว้ตรวจสอบภายหลัง
แนวทางนี้ลดปัญหาสำคัญสองเรื่องคือ event ซ้ำ และ event ผิดบริบท. การอ่าน tag เดิมหลายครั้งอาจเป็นพฤติกรรมปกติใน read zone จึงไม่ควรสร้าง transaction ซ้ำทุกครั้ง application ควรใช้กติกา deduplication ที่ผูกกับ business transaction, idempotency key และ audit trail. อีกด้านหนึ่ง การอ่าน tag ที่อยู่ข้างจุดทำงานไม่ควรถูกแปลเป็นการรับเข้าโดยอัตโนมัติ
หากงานต้องตรวจนับหรือแก้ exception แบบให้ผู้ใช้ยืนยันรายการ อุปกรณ์มือถือและ หมวด Handheld ของ Arc Tech อาจเป็นรูปแบบที่พิจารณาร่วมกับ workflow ได้ แต่ความเหมาะสมของรุ่น การเชื่อมต่อ และความเข้ากันได้ต้องยืนยันจาก requirement, SDK/API, hardware และการทดลองหน้างานจริง
Use case ที่พบได้บ่อย
- ประตูคลังรับเข้า-จ่ายออก: กำหนด read zone ให้สัมพันธ์กับทิศทางและเอกสารอ้างอิง เพื่อลดการอ่านของที่พักอยู่ข้างประตู
- สายการผลิต: ผูก station, work order และเงื่อนไขการผ่านแต่ละขั้น เพื่อไม่ให้ EPC ที่อ่านได้กลายเป็นการปิดงานก่อนเวลา
- ตรวจนับทรัพย์สิน: เลือกวิธีเดินตรวจ, การยืนยันรายการ และการแก้ exception; ไม่ควรสรุปว่าอ่านพบเท่ากับสถานที่/ผู้รับผิดชอบถูกต้องทันที
- ค้นหาสินค้า/อุปกรณ์: ออกแบบผลลัพธ์ให้ช่วยเจ้าหน้าที่ตัดสินใจ เช่น แสดงรายการที่คาดว่าพบ พร้อมเวลาและจุดอ่านล่าสุด
ทุกกรณีต้องทดสอบกับ tag และสภาพวัตถุจริง โดยเฉพาะโลหะ ของเหลว และการวางซ้อน ไม่ควรคัดลอกค่าในเอกสารผลิตภัณฑ์มาเป็นผลลัพธ์ของไซต์โดยตรง
ข้อผิดพลาดที่พบบ่อย
- กำหนด requirement เป็นระยะอ่านเท่านั้น — เปลี่ยนเป็นนิยาม read zone, รายการที่ควร/ไม่ควรอ่าน และผลลัพธ์ของธุรกรรม
- เลือก antenna ก่อนเห็น tag และบรรจุภัณฑ์จริง — ทำให้ pilot ช้าเมื่อพบการ detune หรือ orientation ที่ไม่คาดคิด
- ส่งทุก read เข้า ERP ทันที — ควรมีชั้นกรองและยืนยันบริบทก่อนบันทึกธุรกรรม
- ทดสอบเฉพาะวัตถุหนึ่งชิ้นบนโต๊ะ — ผลจริงอาจเปลี่ยนเมื่อมีหลาย tag, ความเร็ว, สินค้าวางซ้อน และสภาพแวดล้อม
- ไม่เก็บ antenna/location ใน event — เมื่อเกิดปัญหาจะย้อนตรวจว่าอ่านจากจุดใดและตัดสินใจอย่างไรได้ยาก
Checklist สำหรับ RFID Antenna pilot
- เลือก workflow เดียวที่วัดผลได้ เช่น รับเข้าหนึ่งประตูหรือยืนยันผ่าน station เดียว
- ทำแผนผัง read zone พร้อมระบุพื้นที่ที่ห้ามอ่าน และตำแหน่ง tag บนวัตถุ
- เตรียม tag, สินค้า, กล่อง, โลหะ/ของเหลว และรูปแบบการวางซ้อนให้ใกล้เคียงหน้างาน
- เปรียบเทียบตำแหน่งติดตั้ง มุม และ polarization ตาม requirement ไม่ยึดตัวเลขระยะเพียงค่าเดียว
- ทดสอบกรณีเดินผ่านหลายทิศทาง, ย้อนกลับ, อ่านตกหล่น, อ่านเกิน และการเชื่อมต่อปลายทางขัดข้อง
- กำหนด event schema ให้มี identifier, เวลา, reader/antenna หรือ logical location, transaction reference และผลตัดสินใจ
- สรุปผลจากหลักฐาน pilot ก่อนขยายจำนวนจุดอ่านหรือเชื่อมระบบ production
คำถามที่พบบ่อย
RFID Antenna กับ RFID Reader ต่างกันอย่างไร
Reader เป็นอุปกรณ์ที่ควบคุมการสื่อสารกับ tag ส่วน antenna เป็นส่วนส่ง/รับสัญญาณเพื่อสร้าง read zone. บางอุปกรณ์รวมทั้งสองส่วนไว้ด้วยกัน แต่ระบบ fixed reader มักใช้ antenna ภายนอกหลายตัวตามการออกแบบพื้นที่
Circular หรือ linear antenna แบบไหนดีกว่า
ขึ้นกับ orientation ของ tag และความต้องการ read zone. Circular อาจเหมาะเมื่อตำแหน่ง tag เปลี่ยนหลายแนว ส่วน linear อาจเหมาะเมื่อควบคุมแนว tag และต้องการลำสัญญาณที่โฟกัสกว่า ต้องทดสอบกับสภาพจริงก่อนตัดสินใจ
เพิ่ม gain แล้วจะอ่านได้ไกลขึ้นเสมอหรือไม่
ไม่เสมอไป เพราะผลยังขึ้นกับ antenna pattern, tag, วัสดุ, orientation, การตั้งค่า reader และข้อกำหนดที่ใช้ได้ในพื้นที่. Gain ที่สูงขึ้นยังอาจทำให้พื้นที่ครอบคลุมแคบลงหรืออ่านข้ามจุดได้หากติดตั้งไม่เหมาะสม
ใช้ RFID Antenna เดียวครอบคลุมประตูคลังได้หรือไม่
อาจทำได้หรือไม่ได้ตามขนาดประตู ทิศทางการผ่าน จำนวน/ตำแหน่ง tag และสิ่งแวดล้อม. ควรเริ่มด้วยแผน read zone และ pilot เพื่อดูทั้งการอ่านครบและการไม่อ่านสิ่งที่อยู่นอก process
ต้องเชื่อม antenna เข้ากับ WMS หรือ ERP โดยตรงหรือไม่
โดยทั่วไป antenna ทำงานผ่าน reader แล้ว application/middleware รับ read event เพื่อกรองและตรวจ business rule ก่อนเชื่อม WMS หรือ ERP. รูปแบบ integration ขึ้นกับระบบเดิม, API/SDK และ requirement ของโครงการ
สรุป
RFID Antenna คือองค์ประกอบที่ทำให้ RFID system สร้าง read zone เพื่อสื่อสารกับ tag แต่การเลือกที่ใช้ได้จริงเริ่มจาก workflow และขอบเขตพื้นที่ที่ต้องการอ่าน ไม่ใช่เริ่มจากระยะสูงสุด. การวางแผน polarization, gain, beam pattern, tag, วัสดุ, จุดติดตั้ง และกติกาใน software พร้อม pilot หน้างาน ช่วยให้ข้อมูล RFID ถูกแปลเป็นธุรกรรมที่ตรวจสอบได้และลดความเสี่ยงจากการอ่านเกิน อ่านตกหล่น หรือรายการซ้ำ
