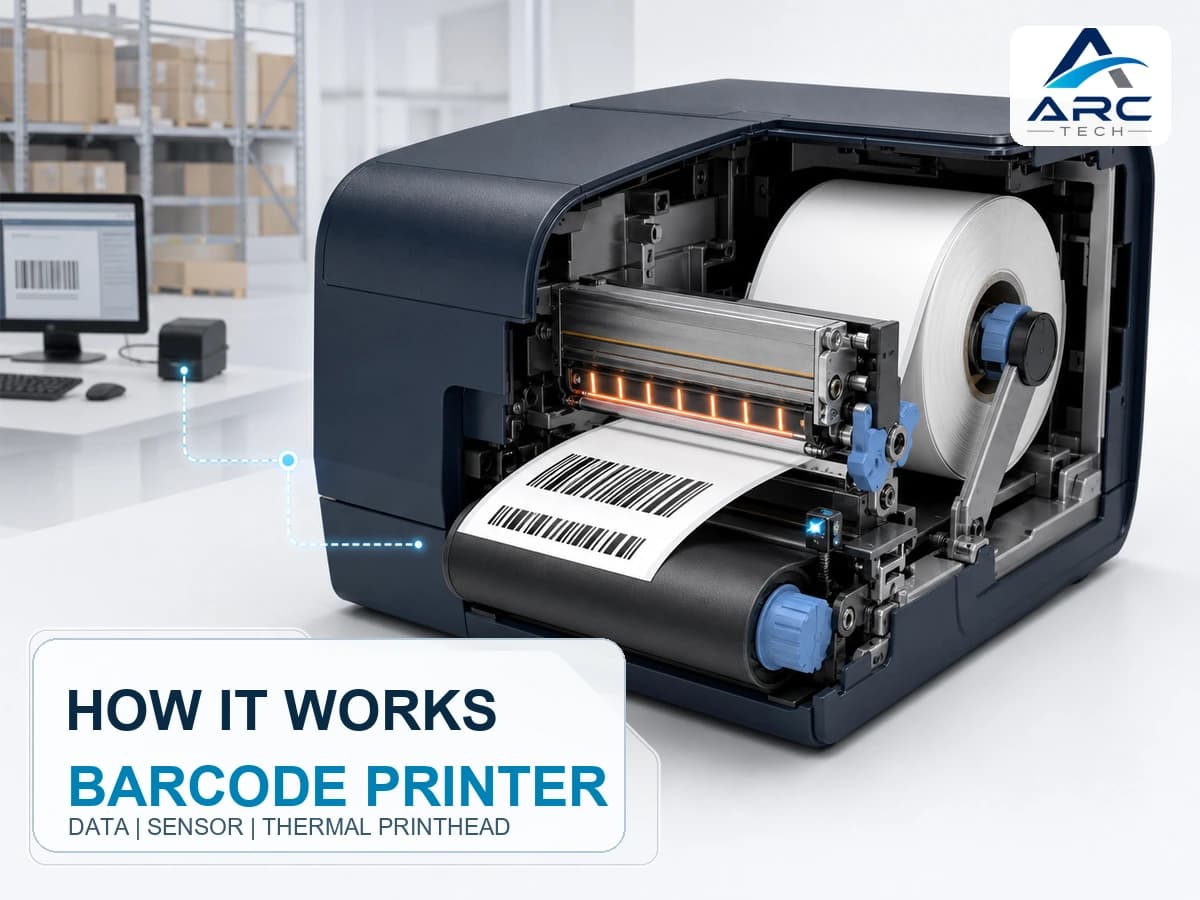

เครื่องพิมพ์บาร์โค้ดทำงานอย่างไร: จากข้อมูลในระบบสู่ฉลากที่สแกนได้

เครื่องพิมพ์บาร์โค้ดเปลี่ยนข้อมูลจากระบบงานให้เป็นฉลากที่สแกนได้ ณ จุดใช้งานจริง กระบวนการไม่ได้จบที่การกด Print: ข้อมูลต้องถูกจัดรูปแบบเป็นคำสั่งพิมพ์ เครื่องต้องตรวจตำแหน่งฉลาก แล้วหัวพิมพ์ความร้อนจึงสร้างจุดภาพให้เป็นข้อความและบาร์โค้ดบนวัสดุที่เลือกไว้ หากจุดใดจุดหนึ่งไม่สัมพันธ์กัน เช่น ขนาดบาร์โค้ด วัสดุฉลาก Sensor หรือค่าความเร็ว ผลลัพธ์อาจสแกนไม่ผ่านแม้งานพิมพ์จะดูปกติ

บทความนี้อธิบายกลไกการทำงานและจุดตรวจสอบสำหรับทีมคลังสินค้า โรงงาน Retail และฝ่าย IT ที่ต้องการออกแบบงานพิมพ์ฉลากให้เชื่อถือได้ โดยยึดเกณฑ์ทางเทคนิคและกระบวนการทำงาน ไม่เลือกจากชื่อรุ่นเพียงอย่างเดียว

คำตอบแบบสั้น: เครื่องพิมพ์บาร์โค้ดทำงานอย่างไร

เครื่องพิมพ์บาร์โค้ดรับข้อมูลและแม่แบบฉลากจากโปรแกรมหรือระบบธุรกิจ แปลงเป็นคำสั่งพิมพ์ ตรวจตำแหน่ง Media ด้วย Sensor แล้วขับฉลากผ่านหัวพิมพ์ความร้อนเป็นลำดับจุด ในแบบ Direct Thermal หัวพิมพ์ทำให้ฉลากไวความร้อนเปลี่ยนสีโดยตรง; ในแบบ Thermal Transfer ความร้อนและแรงกดจะถ่ายโอนชั้นหมึกจาก Ribbon ลงบนฉลาก จากนั้นต้องตรวจว่ารหัสที่พิมพ์สแกนได้กับอุปกรณ์และสภาพงานจริง

ลำดับการพิมพ์ 6 ขั้นตอน

1. ระบบส่งข้อมูลที่เปลี่ยนตามรายการงาน

ต้นทางอาจเป็น ERP, MES, POS, ระบบคลังสินค้า หรือโปรแกรมออกแบบฉลาก ข้อมูลที่ส่งมา เช่น SKU, GTIN, Lot/Batch, Serial Number, วันที่ผลิต หรือ Location ต้องถูกผูกกับฟิลด์ในแม่แบบอย่างชัดเจน จุดสำคัญคือแยก ข้อมูล ออกจาก รูปแบบฉลาก: ระบบกำหนดค่าของแต่ละรายการ ส่วนแม่แบบกำหนดขนาดบาร์โค้ด ตัวอักษร และตำแหน่งพิมพ์

สำหรับพื้นฐานของรหัสและหลักการอ่าน ดู Barcode คืออะไร และ Barcode ทำงานอย่างไร ก่อนออกแบบฉลากที่ใช้ในหน้างาน

2. โปรแกรมแปลงแม่แบบเป็นคำสั่งพิมพ์

เมื่อผู้ใช้หรือระบบสั่งงาน Driver หรือ middleware จะแปลงแม่แบบเป็นคำสั่งที่เครื่องพิมพ์เข้าใจ คำสั่งนั้นระบุทั้งข้อมูลที่เปลี่ยนได้และพิกัดของวัตถุบนฉลาก เช่น ข้อความ เส้น กราฟิก บาร์โค้ด 1D หรือ QR Code

ความละเอียดของหัวพิมพ์ (DPI) กำหนดขนาดของจุดพิมพ์และมีผลเมื่อรหัสมีโมดูลเล็กหรือพื้นที่จำกัด แต่ DPI เพียงอย่างเดียวไม่รับประกันการสแกนได้ ต้องประเมินข้อมูลจริง ขนาดรหัส Material และระยะการอ่านร่วมกันด้วย

3. Sensor ระบุตำแหน่งก่อนพิมพ์

ก่อนเริ่มพิมพ์ เครื่องต้องรู้ว่าขอบของฉลากแต่ละดวงอยู่ที่ใด Media sensor อาจอ่านช่องว่างระหว่างฉลาก (gap), black mark หรือรอยบาก ขณะที่ platen roller ดึงฉลากให้เคลื่อนผ่านตำแหน่งพิมพ์อย่างคงที่

หากเลือกชนิด Media ในเครื่องไม่ตรงกับม้วนฉลาก หรือยังไม่ได้ calibration หลังเปลี่ยนม้วน อาการที่พบคือพิมพ์เหลื่อม ข้ามดวง หรือเริ่มพิมพ์ผิดตำแหน่ง การตั้ง Sensor จึงเป็นส่วนหนึ่งของการควบคุมคุณภาพ ไม่ใช่ขั้นตอนเสริม

4. หัวพิมพ์สร้างภาพด้วยความร้อน

หัวพิมพ์ความร้อนมีองค์ประกอบให้ความร้อนขนาดเล็กเรียงเป็นแถว เมื่อฉลากเคลื่อนผ่าน ระบบจะเปิดแต่ละจุดตามรูปแบบที่คำนวณไว้ จึงเกิดเส้นและช่องว่างของบาร์โค้ด รวมถึงข้อความและสัญลักษณ์

การพิมพ์ความร้อนที่ใช้กับ Barcode Printer มีสองวิธีหลัก:

เอกสารทางการของ Zebra เรื่อง Thermal Printer และ GS1 2D Barcode Playbook อธิบายหลักการนี้สอดคล้องกัน: Direct Thermal ใช้ Media ไวความร้อน ส่วน Thermal Transfer ใช้ Ribbon เป็นตัวถ่ายโอนภาพ

5. ฉลากออกจากเครื่องและผ่านขั้นตอนใช้งาน

หลังพิมพ์ เครื่องอาจปล่อยฉลากเป็นแถบ ตัดเป็นชิ้น หรือ peel backing ตามอุปกรณ์เสริมและ workflow ของจุดงาน ฉลากจึงถูกติดบนสินค้า กล่อง พาเลท งานระหว่างผลิต หรือเอกสารกำกับสินค้า

ตัวเครื่องเป็นเพียงส่วนหนึ่งของระบบ: วัสดุฉลาก กาว Ribbon (ถ้ามี) การตั้ง darkness/speed และความสะอาดของหัวพิมพ์ ล้วนมีผลต่อความคมของขอบบาร์โค้ดและความสามารถในการอ่าน

6. Scanner ยืนยันผลลัพธ์ในสภาพจริง

ขั้นตอนสุดท้ายคือทดสอบด้วย Scanner ที่ใช้ปฏิบัติงานจริง ไม่ควรพิจารณาเพียงภาพที่เห็นด้วยตา การตรวจควรรวมข้อมูลที่ยาวที่สุด ฉลากที่เล็กที่สุด การพิมพ์ต่อเนื่อง และฉลากหลังผ่านสภาพแวดล้อมที่เกี่ยวข้อง เช่น การเสียดสี ความเย็น หรือการเคลื่อนย้าย

สำหรับบริบทการเชื่อมอุปกรณ์อ่านข้อมูลในหน้างาน สามารถดู Barcode Scanner คืออะไร ประกอบ เพื่อวางมาตรฐานการทดสอบให้ทั้งเครื่องพิมพ์และเครื่องอ่านทำงานร่วมกัน

จุดที่ทำให้บาร์โค้ดพิมพ์แล้วสแกนไม่ผ่าน

เลือกจุดติดตั้งให้สอดคล้องกับกระบวนการ

การทำงานจะมีเสถียรภาพเมื่อวางเครื่องใกล้กับจุดที่ข้อมูลเกิดขึ้นและผู้ปฏิบัติงานต้องใช้ฉลาก เช่น จุดรับสินค้า จุดแพ็ก สถานีผลิต หรือจุดติดฉลากก่อนจัดส่ง สำหรับภาพรวมของอุปกรณ์ ดู เครื่องพิมพ์ Barcode และ Slip ซึ่งเป็นหน้าหมวดหมู่ที่ยืนยันการใช้งานบนเว็บไซต์แล้ว

ในองค์กรที่มีการรับ-จ่ายและเคลื่อนย้ายสินค้าหลายจุด ควรวางงานพิมพ์ควบคู่กับกระบวนการเก็บข้อมูลหน้างาน แนวคิดเรื่องอุปกรณ์และลำดับงานสามารถดูได้จาก การใช้ Handheld Computer ในอุตสาหกรรม เพื่อให้ Label, Scanner และอุปกรณ์เคลื่อนที่ทำงานบนข้อมูลชุดเดียวกัน

หากมีเครื่องอยู่แล้วและต้องการดูตัวอย่างบทความเฉพาะผลิตภัณฑ์ สามารถอ่าน TSC DL240 คืออะไร โดยควรยืนยันสเปกกับฉลากและปริมาณงานของตนเองทุกครั้ง

Checklist ก่อนนำไปใช้จริง

1. ระบุข้อมูลที่พิมพ์และเจ้าของข้อมูลแต่ละฟิลด์
2. ทดสอบแม่แบบกับข้อมูลยาวสุดและฉลากขนาดเล็กสุด
3. ยืนยันชนิด Media, Sensor และ calibration หลังเปลี่ยนม้วน
4. ทดสอบความคมของรหัสด้วย Scanner ที่ใช้งานจริง
5. ทดสอบฉลากหลังผ่านสภาพแวดล้อมที่เกี่ยวข้องกับงาน
6. กำหนดขั้นตอนทำความสะอาดหัวพิมพ์และเปลี่ยน Media/Ribbon
7. เก็บฉลากที่ผ่านการตรวจรับเป็น baseline สำหรับแก้ปัญหาในอนาคต

คำถามที่พบบ่อย

เครื่องพิมพ์บาร์โค้ดใช้หมึกหรือไม่

เครื่องพิมพ์ความร้อนทั่วไปไม่ใช้หมึกหรือโทนเนอร์แบบเครื่องพิมพ์สำนักงาน Direct Thermal ใช้ฉลากไวความร้อนโดยตรง ส่วน Thermal Transfer ใช้ Ribbon ที่มีชั้นหมึกเคลือบสำหรับถ่ายโอนภาพไปยังฉลาก

ทำไมต้องทำ calibration เมื่อเปลี่ยนฉลาก

เพราะเครื่องต้องระบุตำแหน่งเริ่มต้นของฉลากจากลักษณะ Media เช่น gap หรือ black mark หากค่าที่อ่านไม่สอดคล้องกับม้วนใหม่ งานพิมพ์อาจเริ่มผิดตำแหน่งหรือข้ามฉลาก

เพิ่มความเข้มแล้วแก้ปัญหาสแกนไม่ผ่านได้เสมอหรือไม่

ไม่ได้ ความเข้มเป็นเพียงตัวแปรหนึ่ง ต้องตรวจความเร็ว หัวพิมพ์ ความละเอียด ชนิดฉลาก รูปแบบรหัส และการตั้งค่าจากระบบร่วมกัน การปรับสูงเกินความเหมาะสมอาจทำให้เส้นของรหัสหนาเกินและลดคุณภาพการอ่านได้
